5. Restaurations

5.1 Restauration dans le stockage local

Le menu Récupération (image 8) permet d’accéder à l’historique de la première des deux formes de sauvegardes, celle des fichiers « déposés » sur le système INSPEERE Datis, à l’aide de protocoles tels que Samba, Rsync, FTP, NFS, etc.

Le système DATIS prend des instantanés ZFS de l’état du stockage fichier selon la politique de rétention locale planifiée. Cette politique est configurable, avec une granularité variable. Par exemple il est possible de prendre un instantané toutes les 5 minutes pendant 1 heure, puis un toutes les heures pendant 24h, puis un par jour pendant 30j, puis un par semaine pendant 3 mois, etc.

Une fois l’intervalle de recherche affiné (barre de sélection encadrée en rouge au milieu, figure 8), il suffit de cliquer sur le bouton explorer pour accéder à l’explorateur des instantanés et récupérer le fichier ou dossier voulu. La restitution se fait alors soit en écrasant le contenu actuel, soit a côté en ajoutant la date de l’instantané en suffixe du nom de fichier/dossier.

../_images/9_DatisAdmin_Urbackup_Liste_Annot.png

image 9

5.2 Restauration depuis les sauvegardes UrBackup

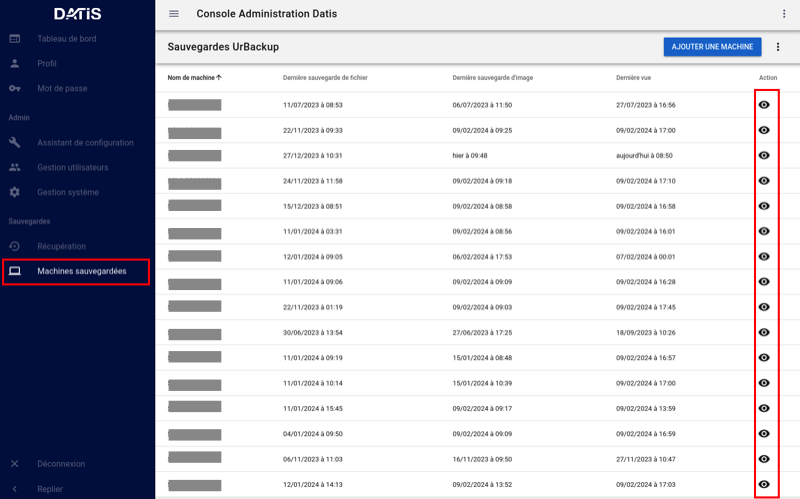

Le menu Machines Sauvegardées (image 9) permet d’accéder à la deuxième interface de restauration plus spécifiquement dédiée à UrBackup. Elle permet d’obtenir la liste des sauvegardes de postes et VMs gérées par la système UrBackup. Le bouton d’action en bout de ligne permet d’accéder plus spécifiquement aux sauvegardes d’un poste en particulier.

Il est important de noter que cette interface est complémentaire de l’interface fournie par le système UrBackup. Elle fournit la fonction de restauration granulaire, qui n’est pas disponible autrement par l’interface de UrBackup.

La restauration granulaire consiste à permettre l’ouverture d’un instantané d’Image disque pour en extraire un fichier. Elle est rendue possible grâce à l’utilisation du backend ZFS avec UrBackup.

Ce backend permet de proposer avec UrBackup une sauvegarde incrémentale perpétuelle, dans laquelle chaque incrément de sauvegarde contient le contenu d’une sauvegarde image complète, mais ne requiert que l’espace supplémentaire d’un incrément.

Avec cette forme de sauvegarde, les techniques de sauvegardes complètes, « full synthetique », ou incrémentales inversée deviennent totalement inutiles : l’espace disque occupé est minimal, et il est possible de réduire le nombre d’instantanés en supprimant n’importe le(s)quel(s), en fonction des objectifs de la politique de rétention.

../_images/10_DatisAdmin_Urbackup_ListeOne.png

image 10

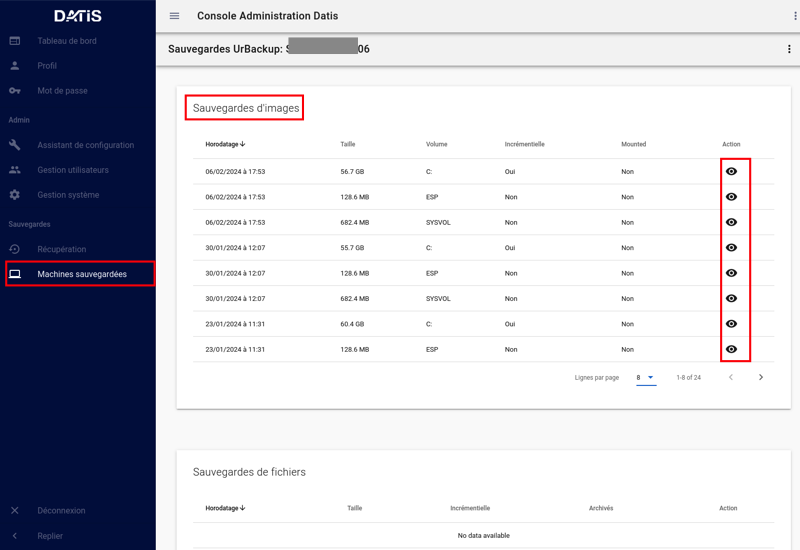

a. Navigation dans les sauvegardes UrBackup d’un poste en particulier

En cliquant sur le bouton d’action à fin de la ligne correspondant à un poste sauvegardé (image 9), on obtient la liste des sauvegardes de type image et de type fichier de UrBackup. Pour chaque instantané de sauvegarde de type image, il est possible d’ouvrir une nouvelle page de détails spécifique à cet instantané (bouton action en fin de ligne sur la figure 10).

../_images/11_DatisAdmin_UrBackup_ExploreImg_Annot.png

image 11

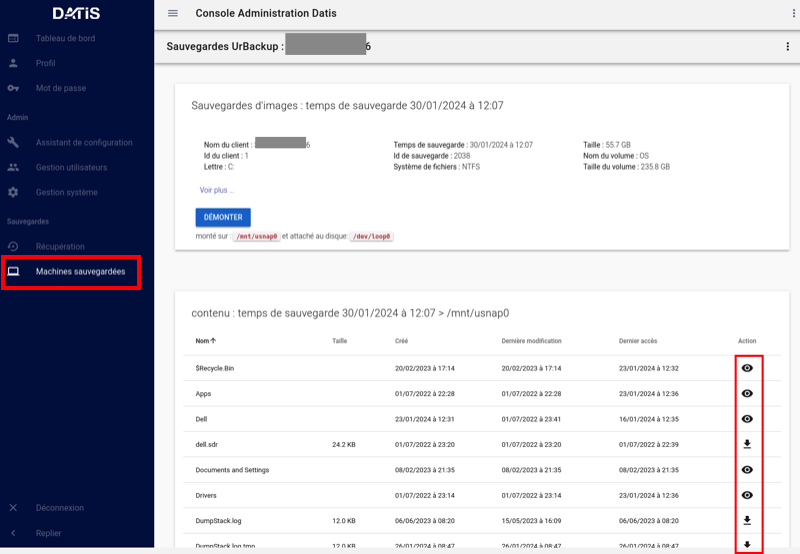

b. Ouverture d’un instantané de volume du poste sauvegardé

Lorsque le volume explorer correspond à une partition d’origine (disque C, D, …), il est possible de « monter » l’image afin d’accéder à son contenu (image 11). Il est alors possible d’explorer le contenu de l’image et d’en télécharger des fichier à l’aide des boutons d’action en fin de ligne.

Il est important de noter que toute cette séquence d’ouverture est très rapide, car grâce au stockage ZFS, l’accès au contenu d’un instantané ne requiert aucune phase de reconstruction/consolidation : en pratique, chaque instantané est une sauvegarde complète, immédiatement disponible.

c. Restauration Granulaire

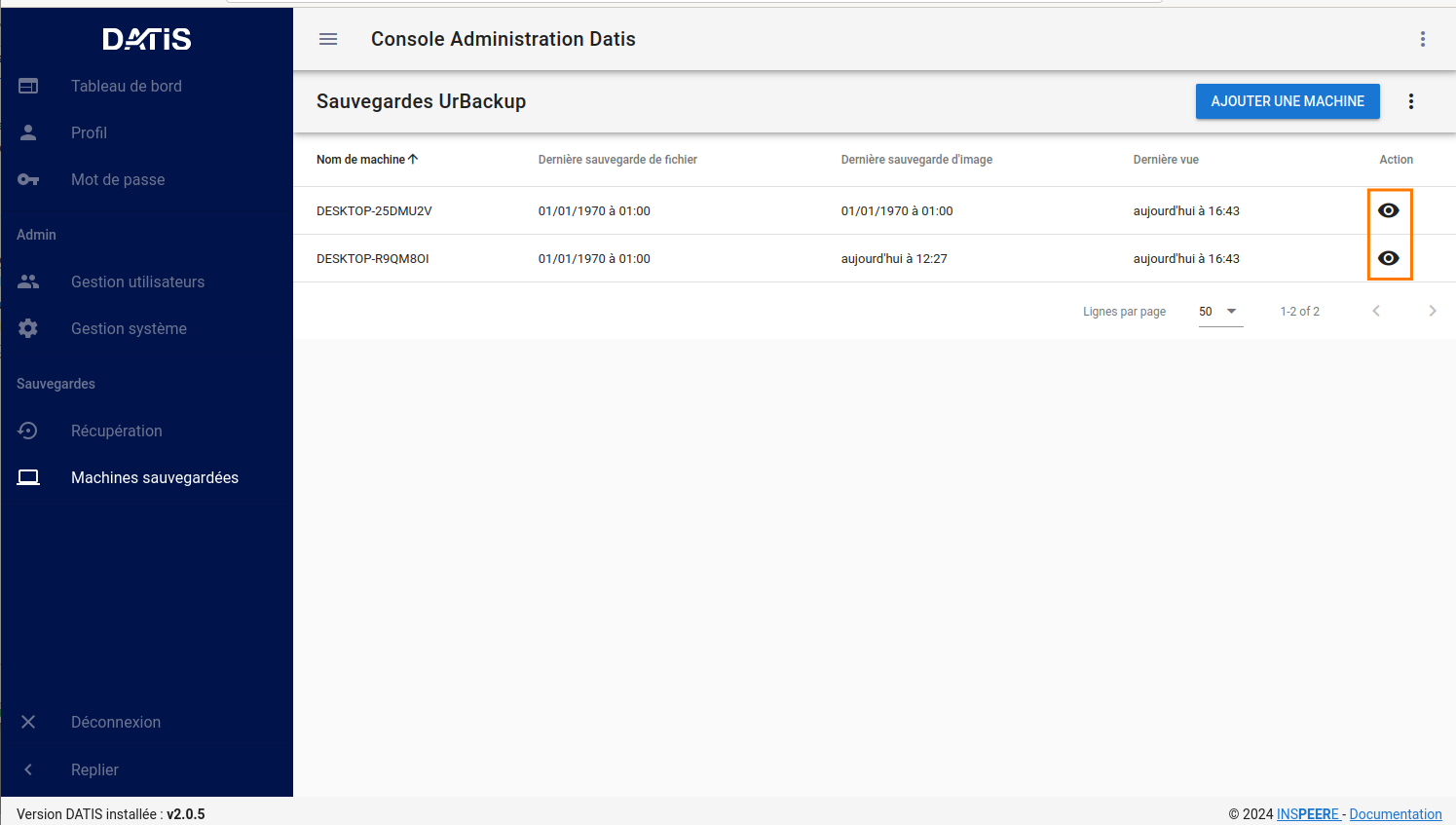

Grâce à DatisAdmin, cette opération est simple : Dans l’onglet “Machines sauvegardées” de DatisAdmin cliquer sur l’explorateur (l’oeil) d’une machine

../_images/DatisAdmin_restor1.png

image 1

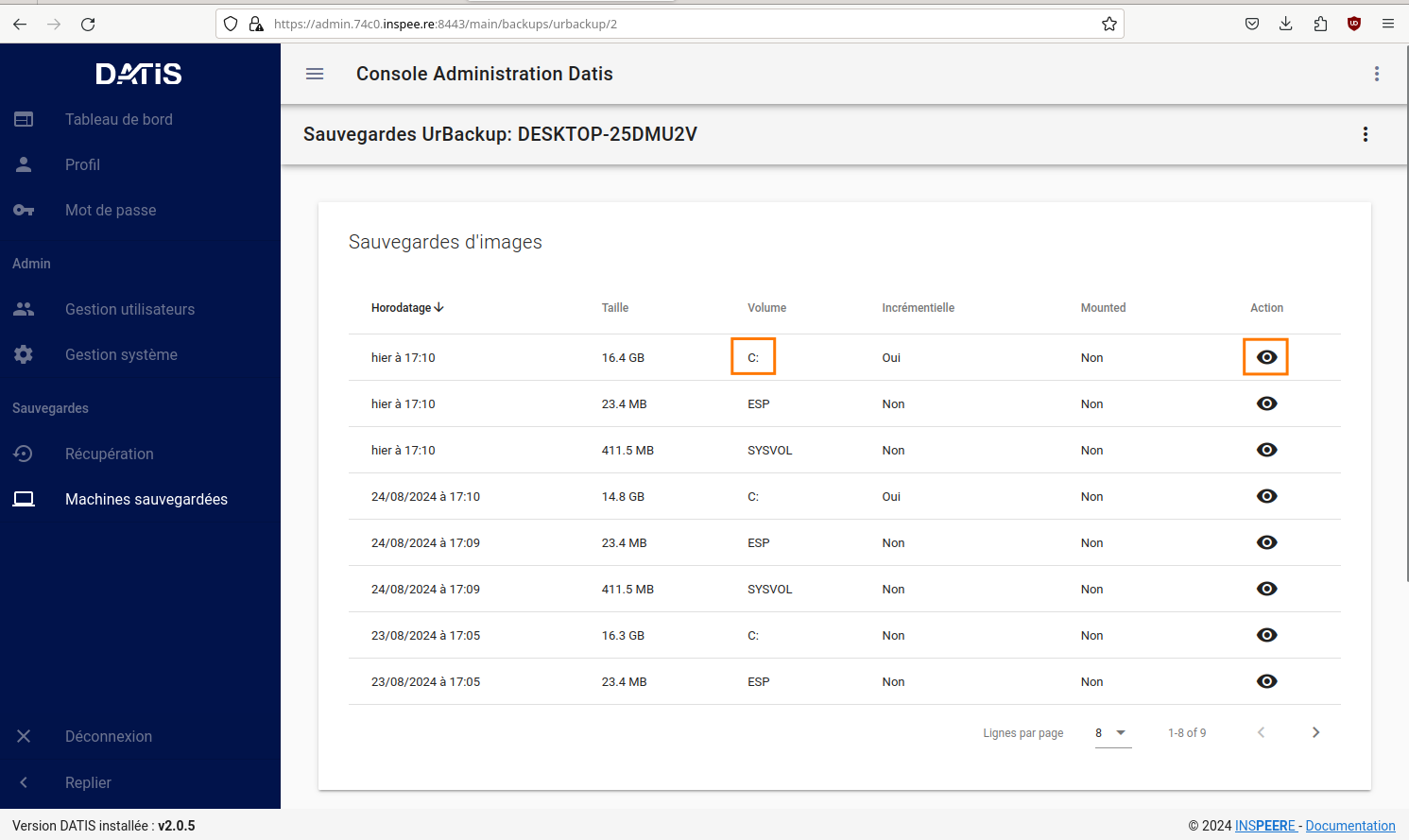

Repérer le disque “C” qui contient tous vos fichiers et dossiers

../_images/DatisAdmin_restor2.png

image 2

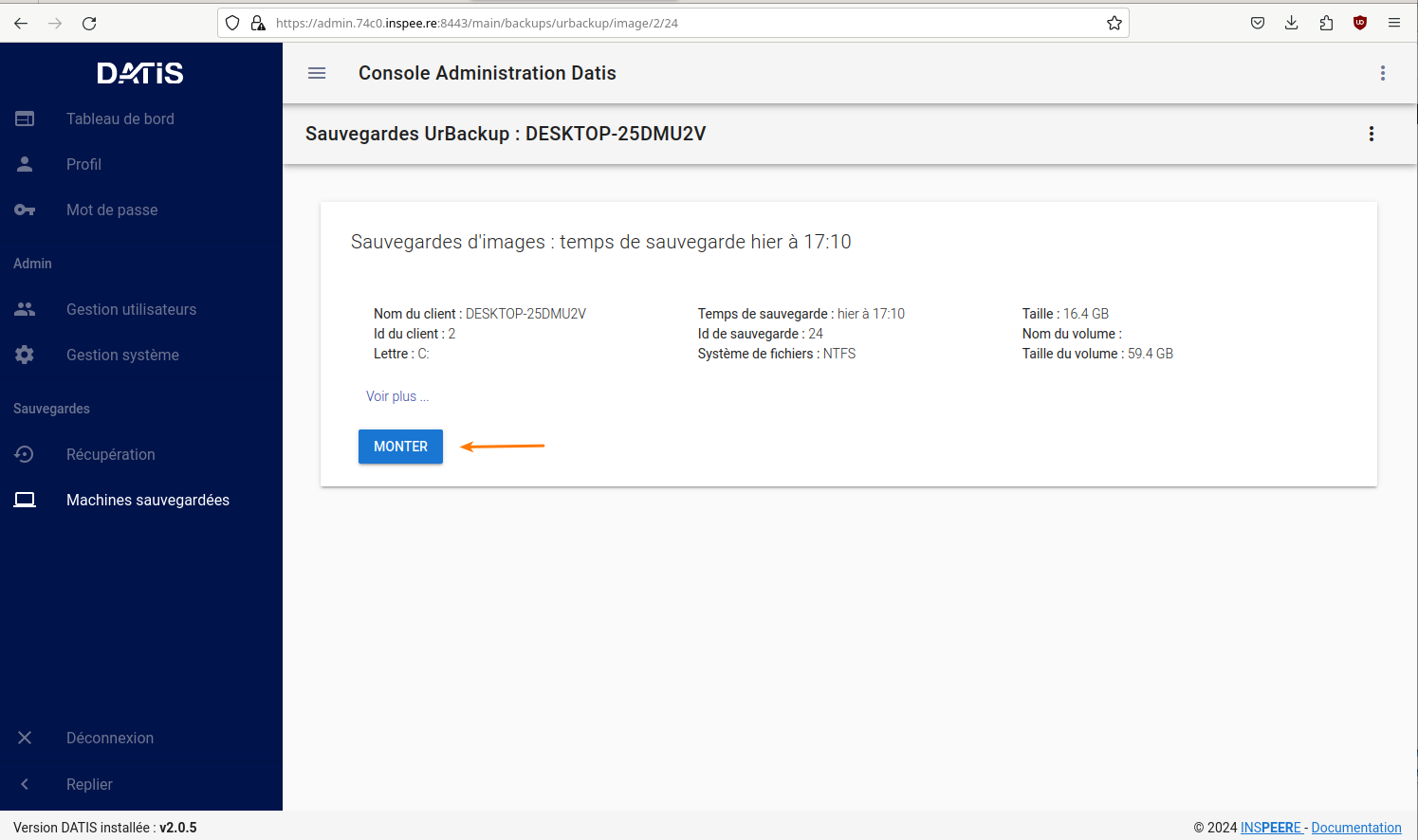

Cliquer ensuite sur le bouton “MONTER”

../_images/DatisAdmin_restor3.png

image 3

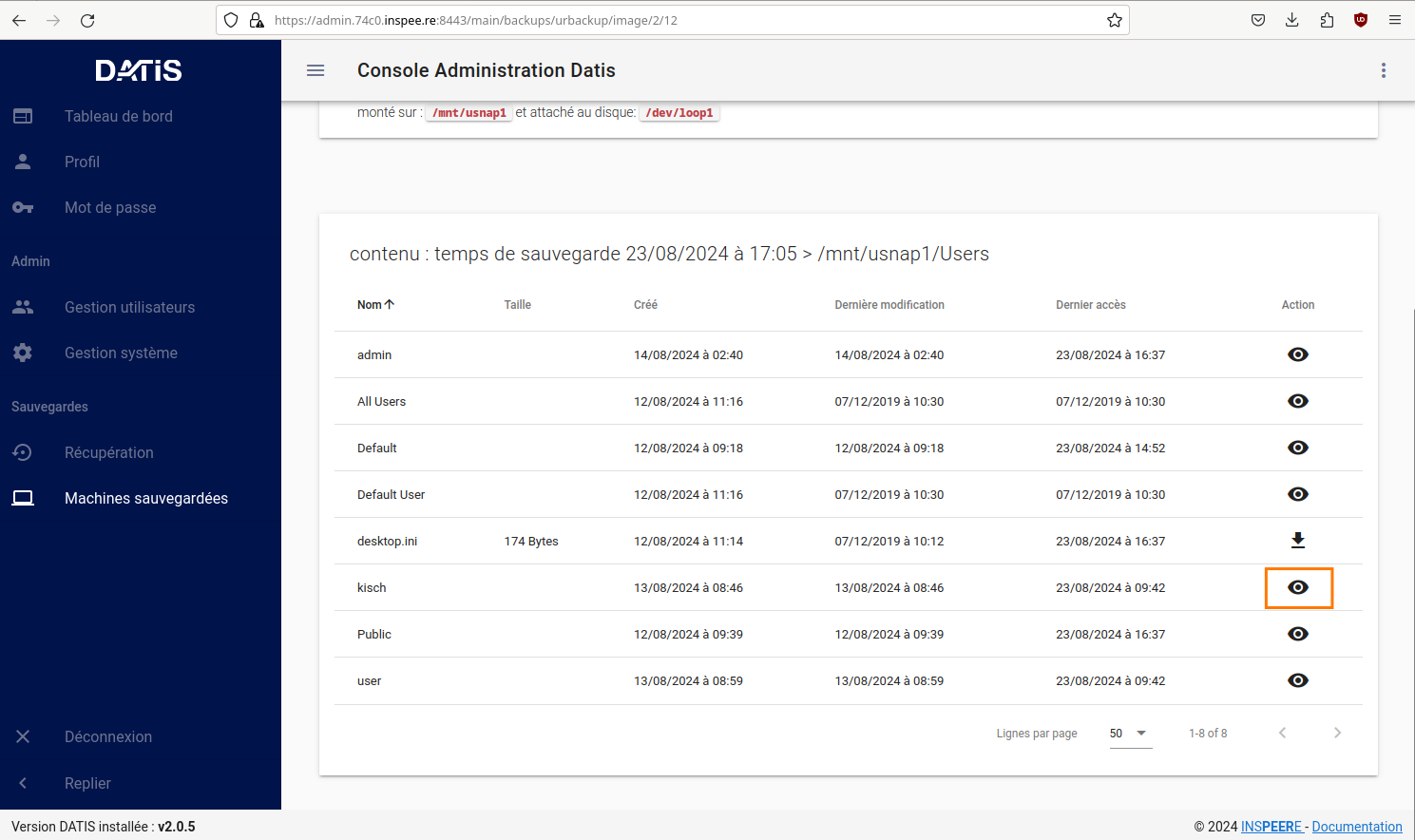

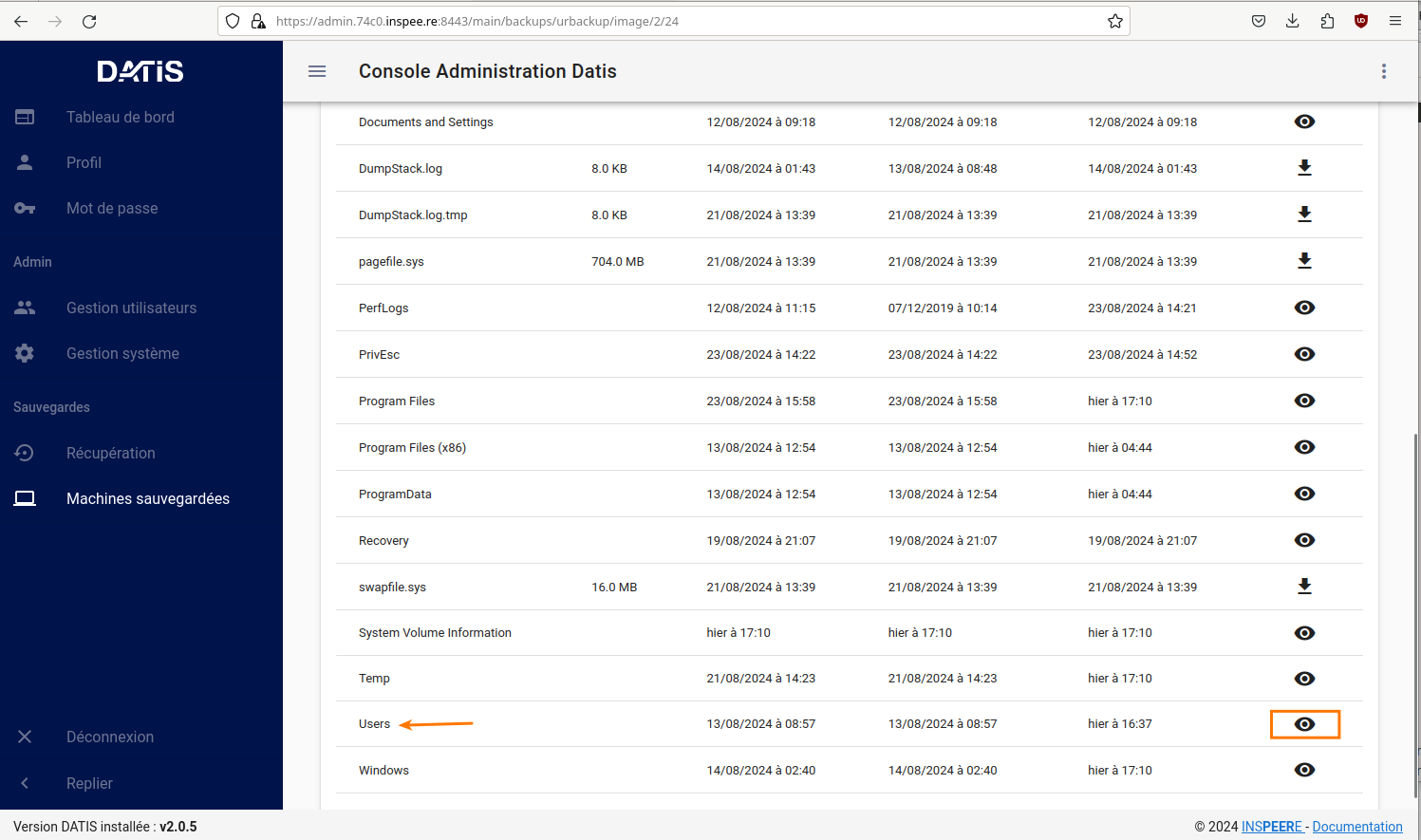

Utiliser le menu déroulant jusqu’à l’utilisateur

../_images/DatisAdmin_restor4.png

image 4

../_images/DatisAdmin_restor5.png

image 5

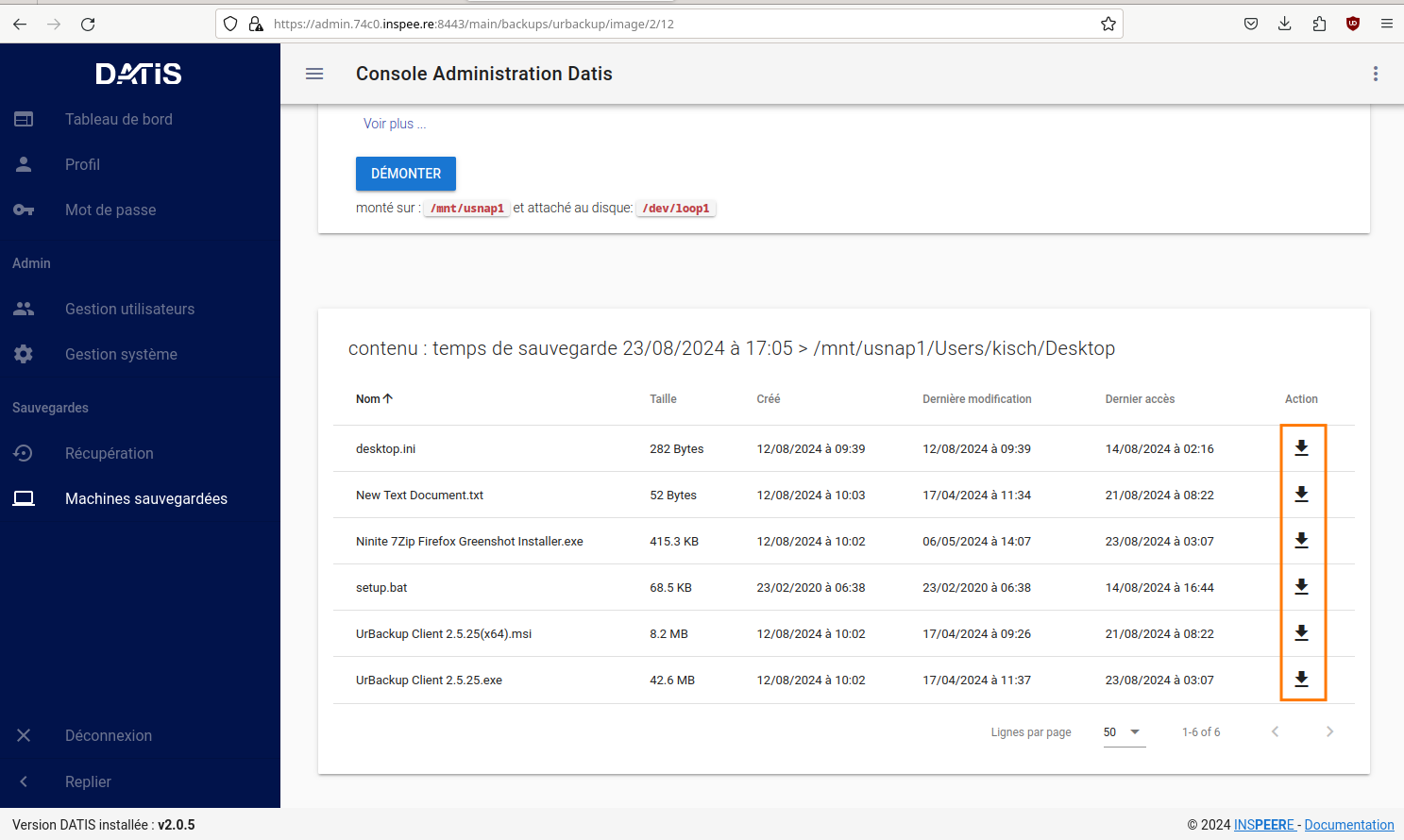

Choisir enfin le fichier recherché et cliquer le la flèche de téléchargement

../_images/DatisAdmin_restor6.png

image 6

5.3 Procédures de Restauration

a. Restauration locale à partir de la sauvegarde de niveau 1

La restauration de fichiers à partir de la sauvegarde de niveau 1 se fait à partir du menu sauvegarde de l’interface DatisAdmin.

../_images/DatisAdmin_restor4.png


Elle se passe en cinq étapes:

  1. Seléctionner une période de recherche. Cette étape à pour objectif de réduire le nombre d’instantanés (incréments de sauvegarde) car ils peuvent être trop nombreux. L’idéal est de ne pas dépasser 50 instantanés. Le recherche peut être calendaires ou sur une période d’un certain de nombre de jours avant la date courante.

  2. Afficher les instantanés retenus

  3. Naviguer dans les instantanés jusqu’à trouver le fichier ou le dossier recherchés

  1. Choisir un mode restauration entre:

    • Restauration avec écrasement : la version restaurée écrase la version existante

    • Restauration sans écrasementon ajoute la date au nom de l’élément restauré

      afin qu’il n’écrase pas la version existante

b. Restauration locale d’une image système à partir de la sauvegarde UrBackup

Note

C’est une procédure relativement simple qui se déroule en 3 étapes: Créer une clé de restauration bootable

  • Booter sur cette clé et suivre les instruction de la page de restauration

  • Restaurer

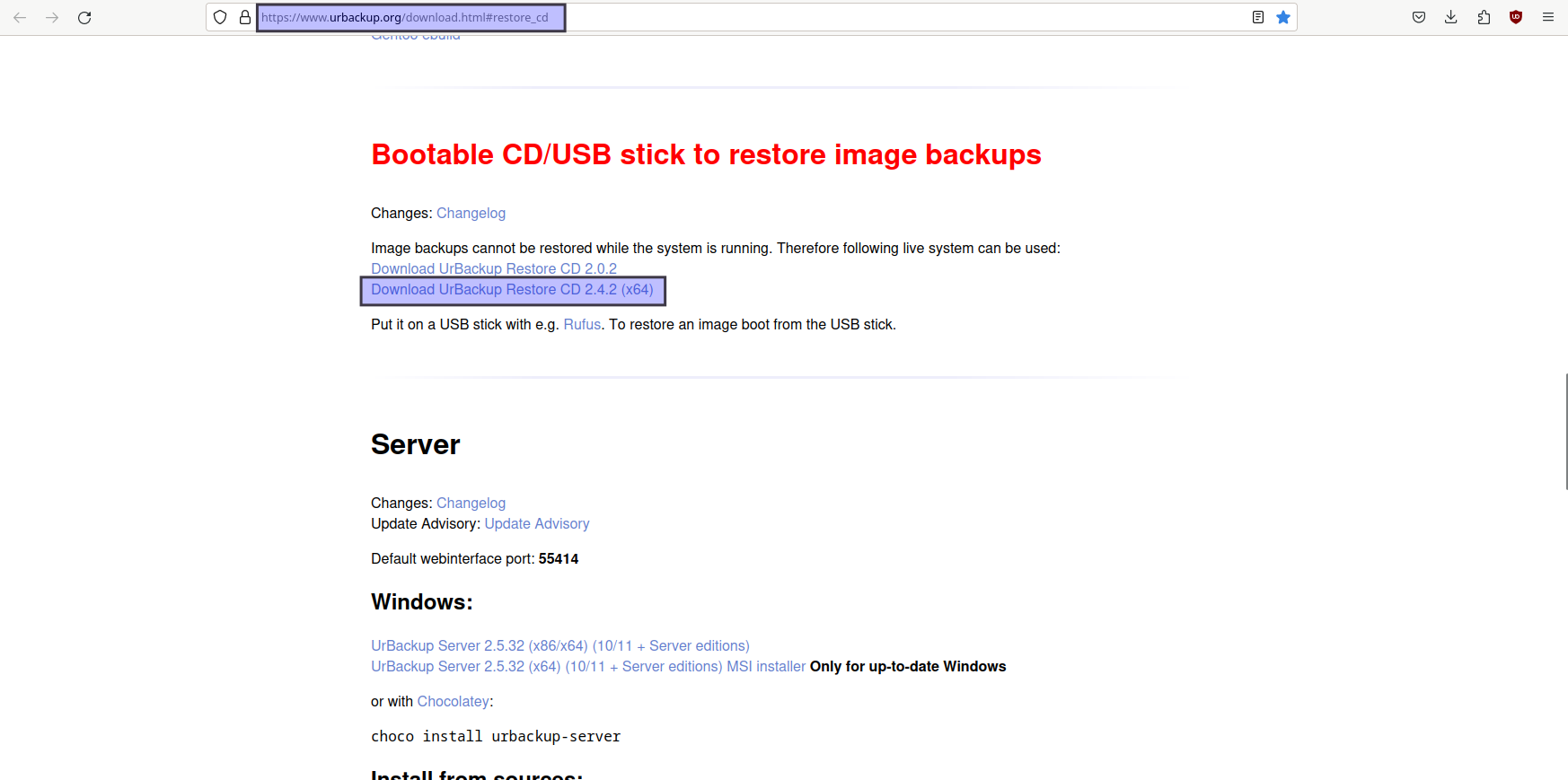

1°) Aller sur le site de Urbackup pour télécharger Urbackup Restaure CD. https://www.urbackup.org/download.html#restore_cd

../_images/1_urbackup_restore_usb.png

image 1

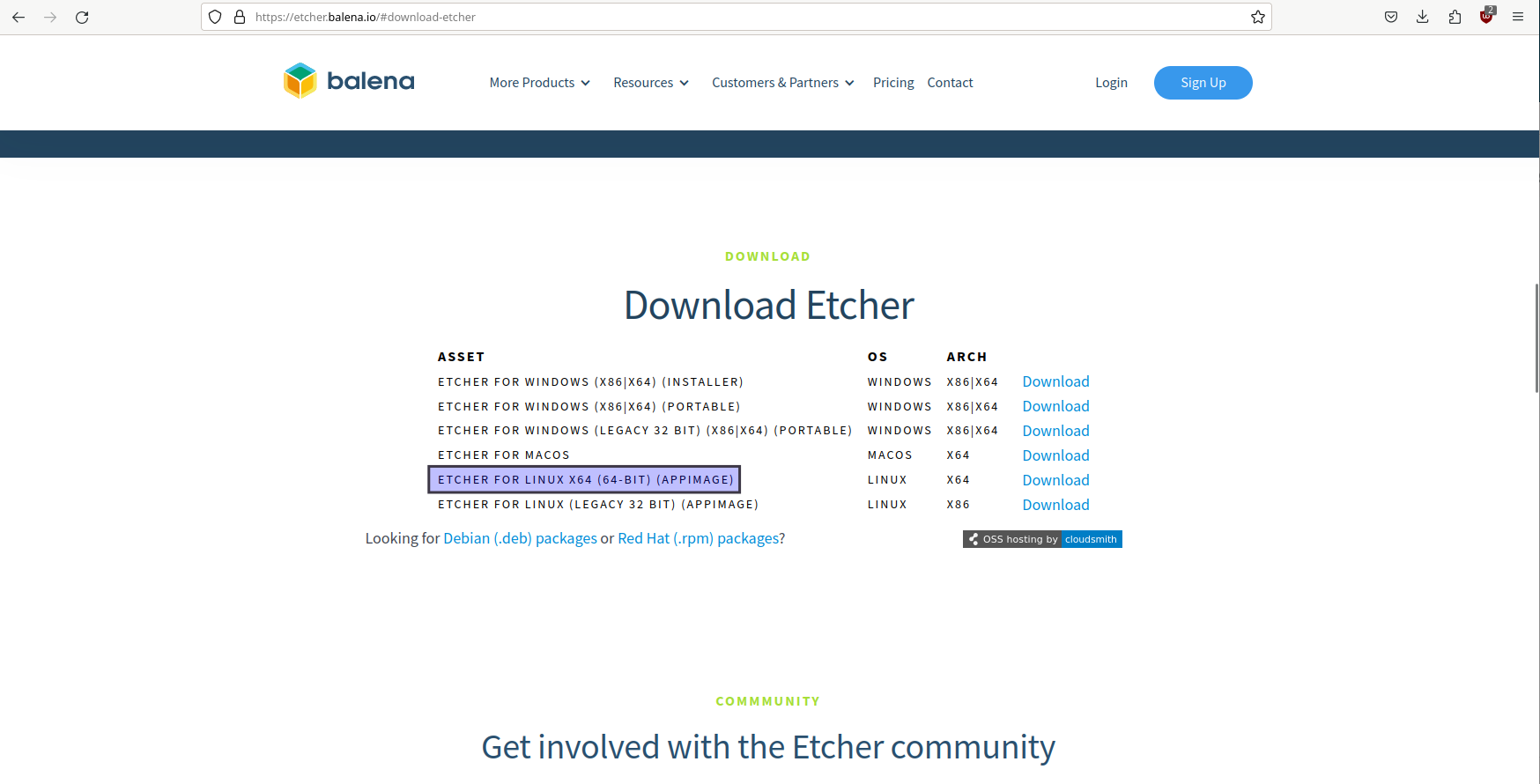

Une fois l’iso téléchargée, créer une clé usb bootable à l’aide de Balena Etcher https://etcher.balena.io/#download-etcher

../_images/2_etcher.png

image 2

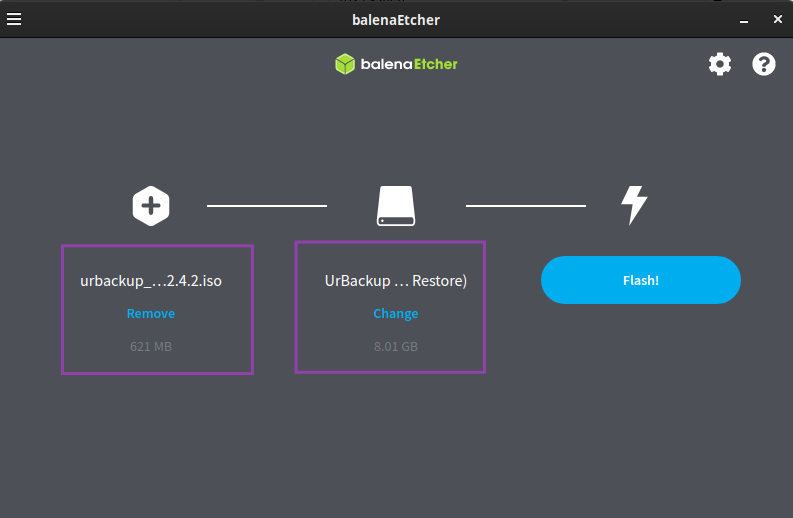

Lancer l’application et créer la clé bootable

../_images/3_usb_boot.png

image 3

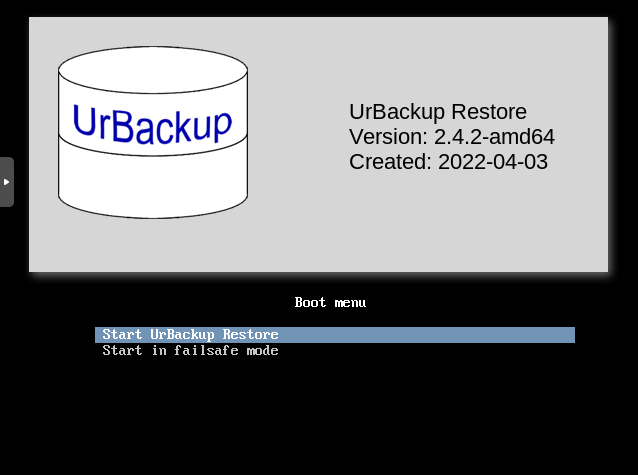

2°) Une fois la clé prête, booter sur la machine à restaurer. Voici la page d’accueil de Urbackup Restore:

../_images/4_Accueil_urbackup.png

image 4

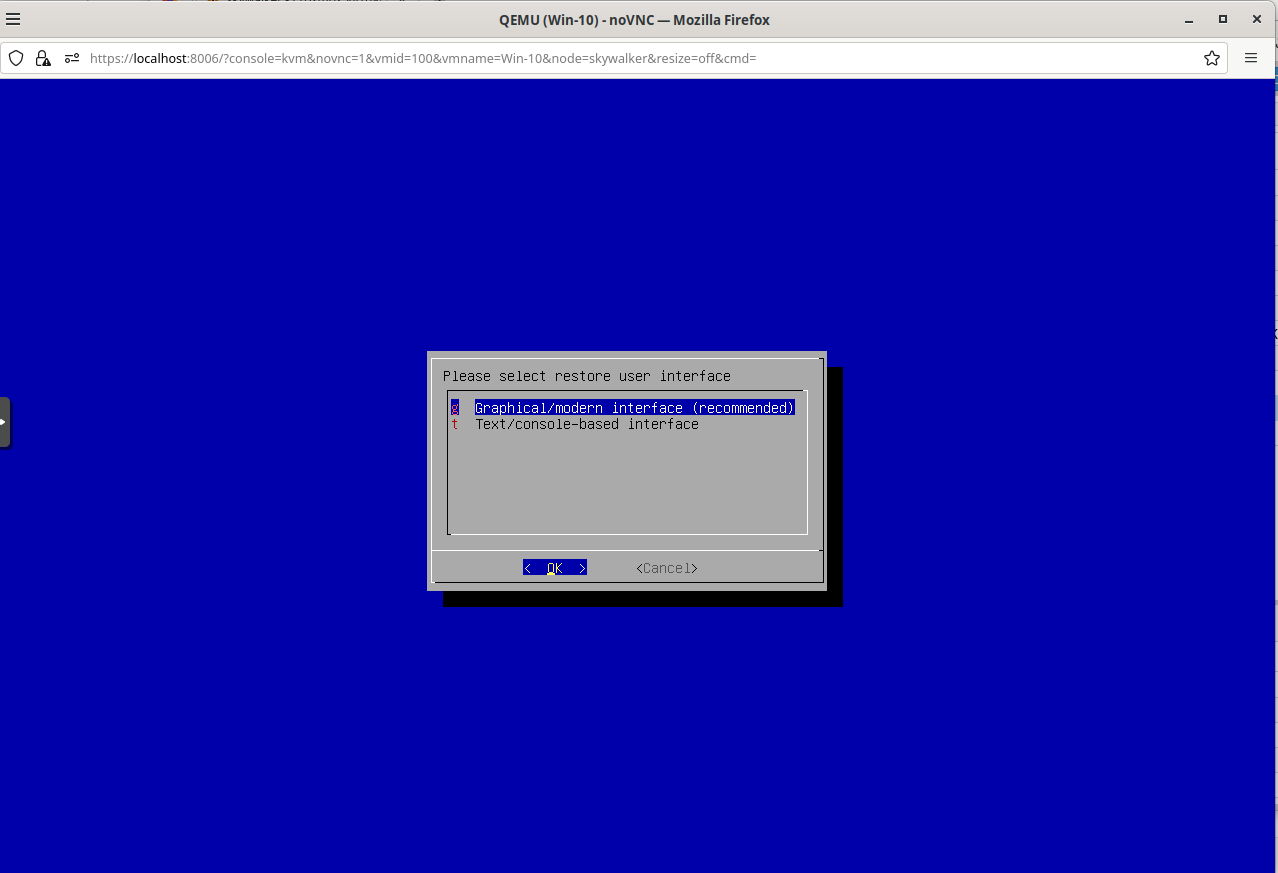

Cliquer sur Start Urbackup Restore

../_images/5_Accueil_Urbackup.png

image 5

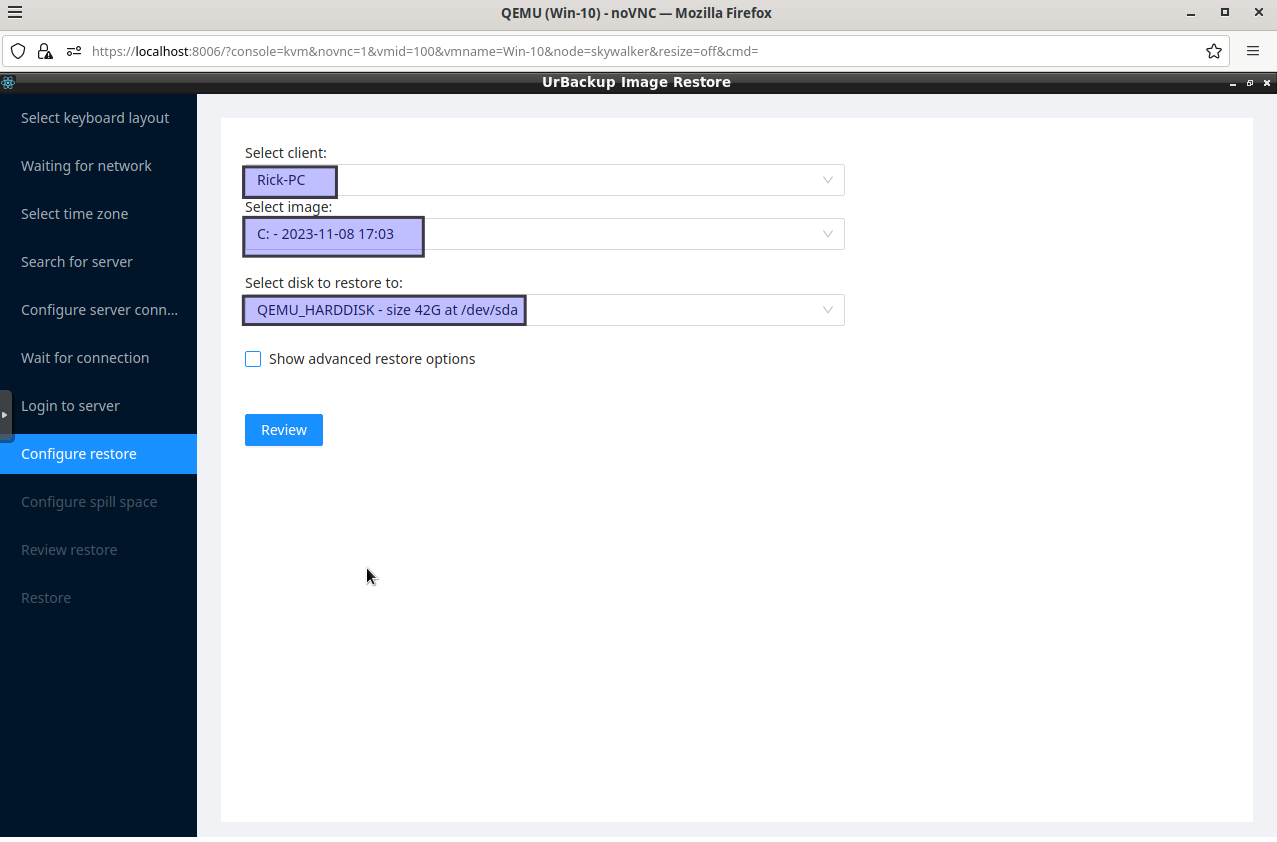

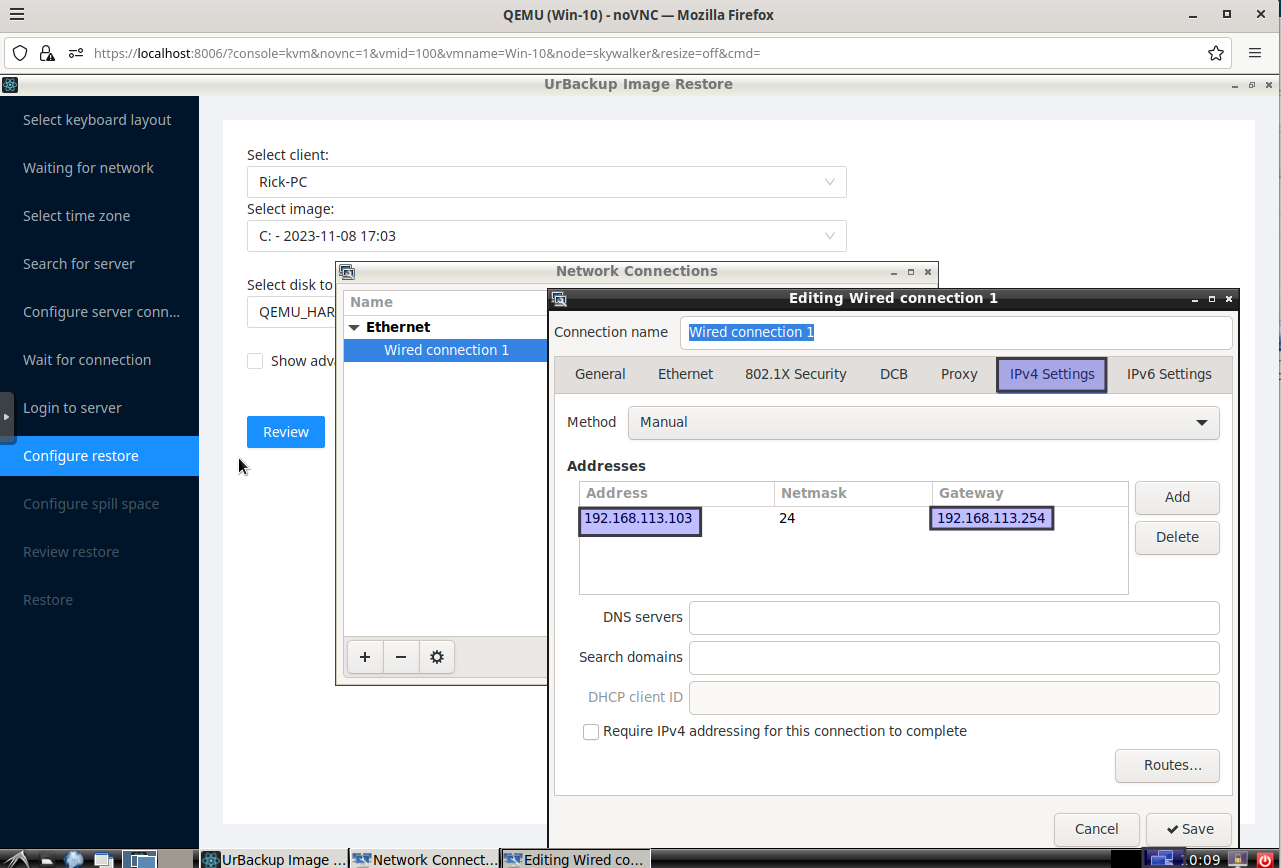

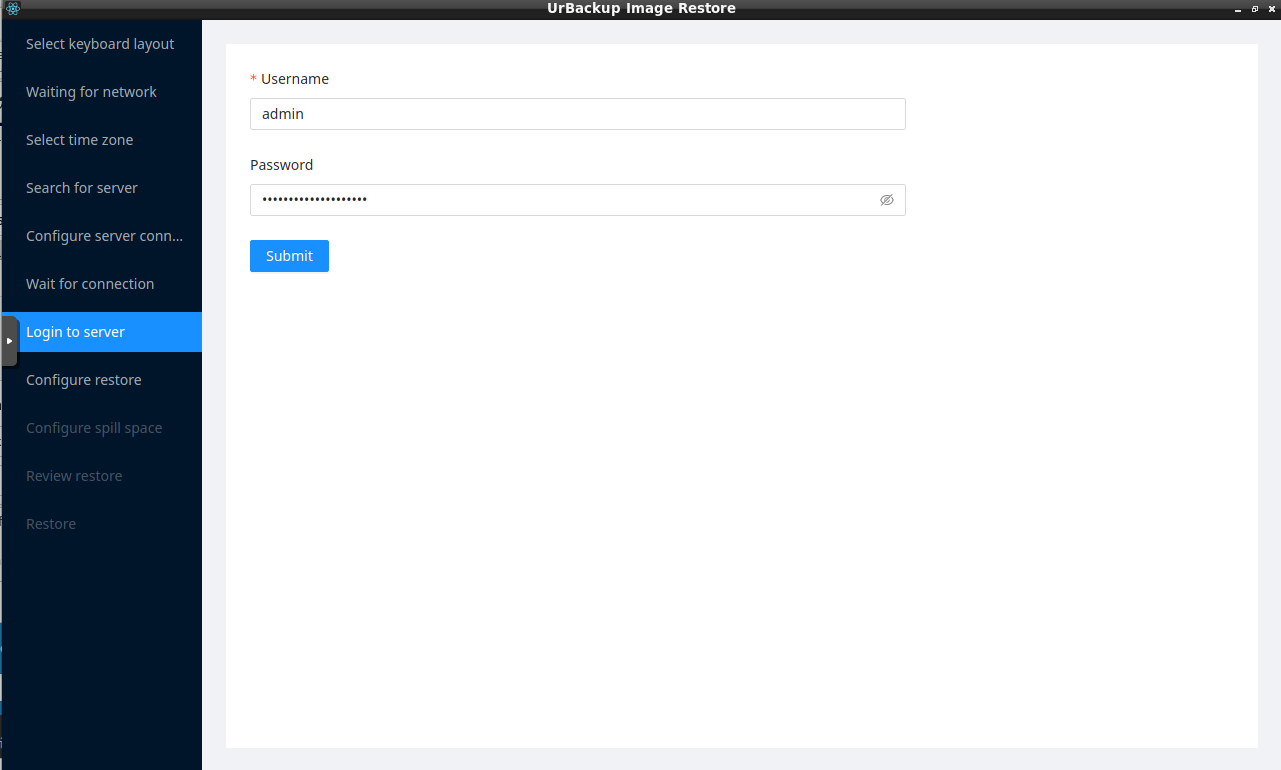

Puis configurer le pc et son réseau (Remplacer les IP par celles correspondant au réseau local)

Note

Il faut indiquer l’IP du PC à restaurer qui est enregistrée dans le serveur Urbackup si elle n’a pas été effacée. Dans le cas contraire il suffit simplement de noter l’IP du logiciel Restore Urbackup et de la rentrer dans le serveur. Après quoi il faut relancer la recherche à partir de l’onglet “TimeZone”.

../_images/6_Edit_Networking.png

image 6

../_images/6_Edit_log_server.png

image 7

../_images/6_Edit_PC.png

image 8

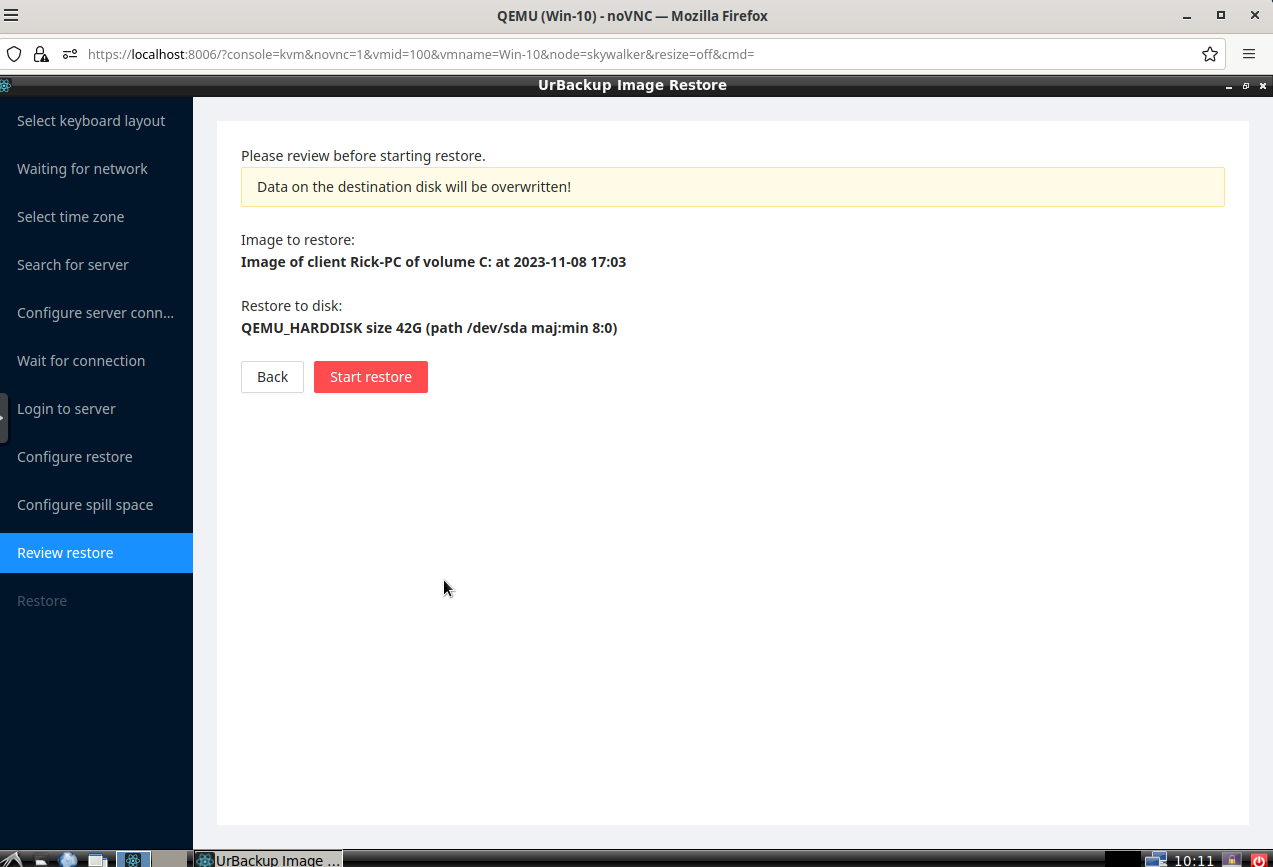

3°) Commencer la procédure de restauration (Start restore).

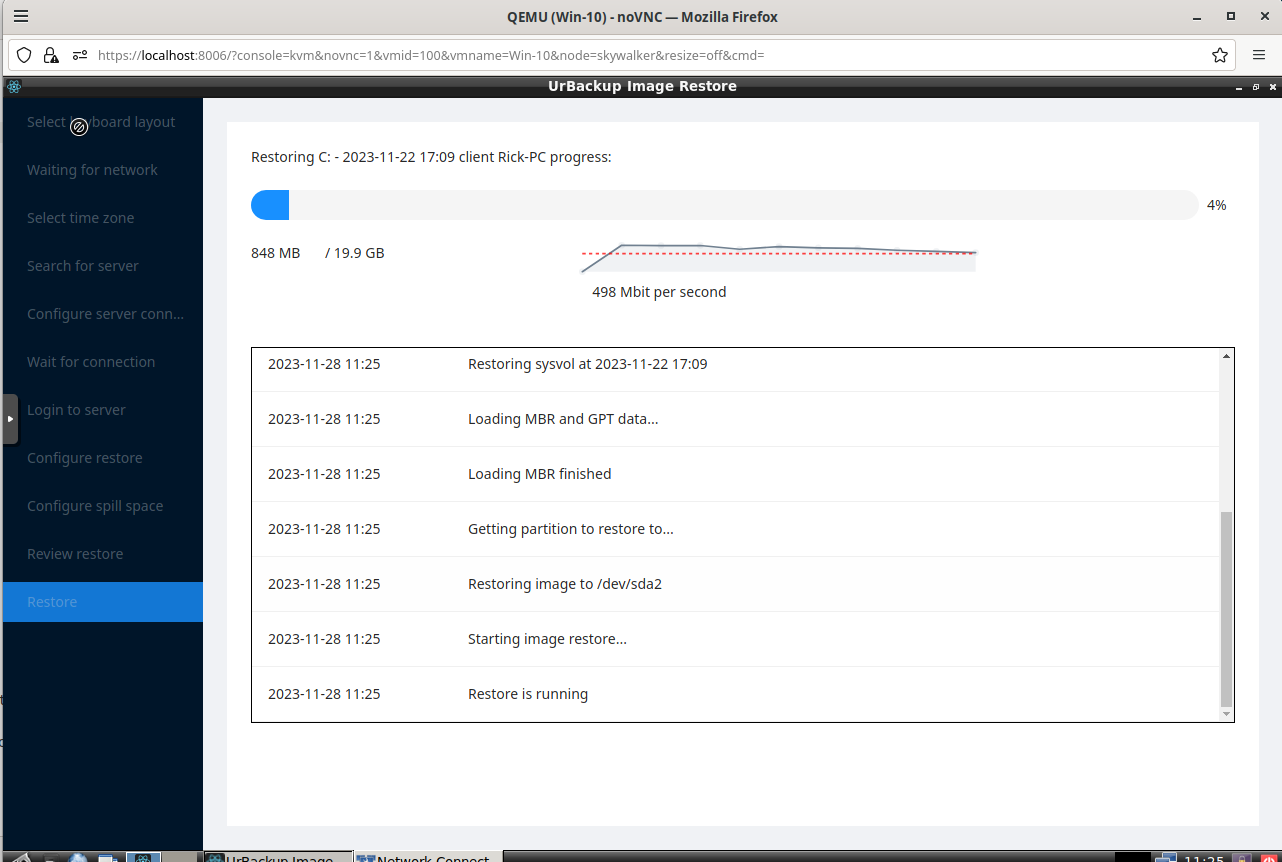

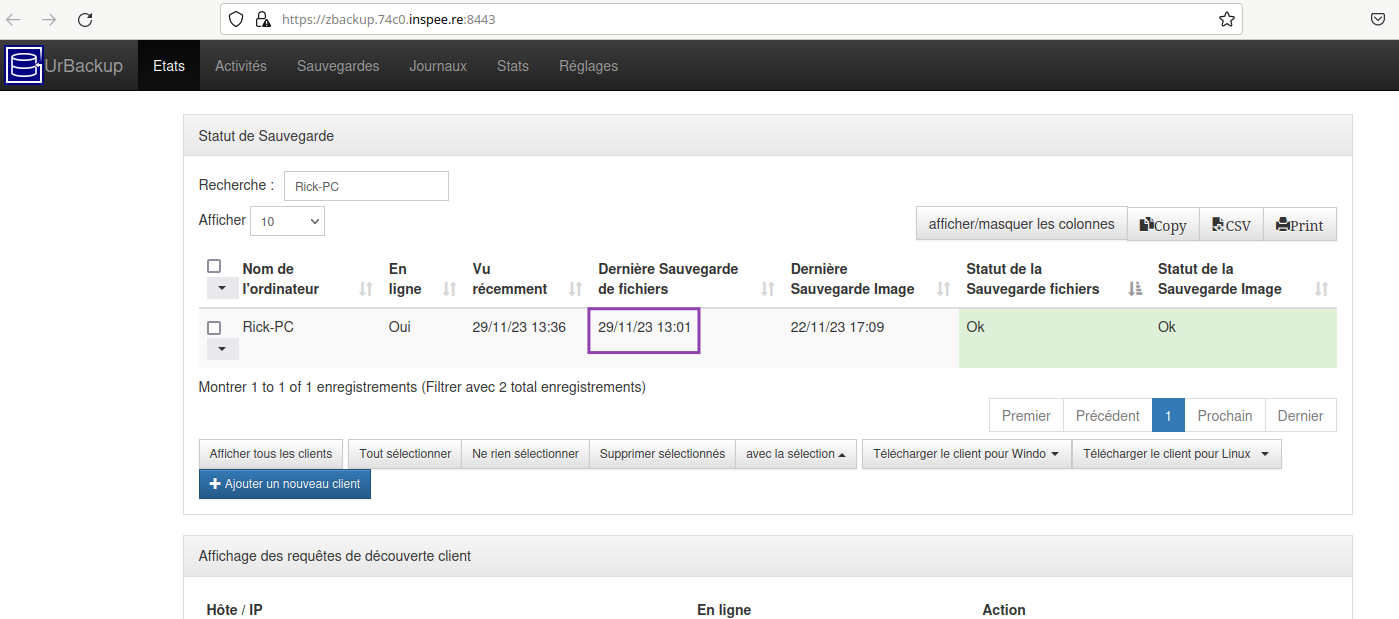

Les images suivantes montrent la progression et la reprise d’activité du client et du serveur Urbackup

../_images/7_Start_restore.png

image 9

../_images/8_Restoring.png

image 10

../_images/9_urbackup_activité.png

image 11

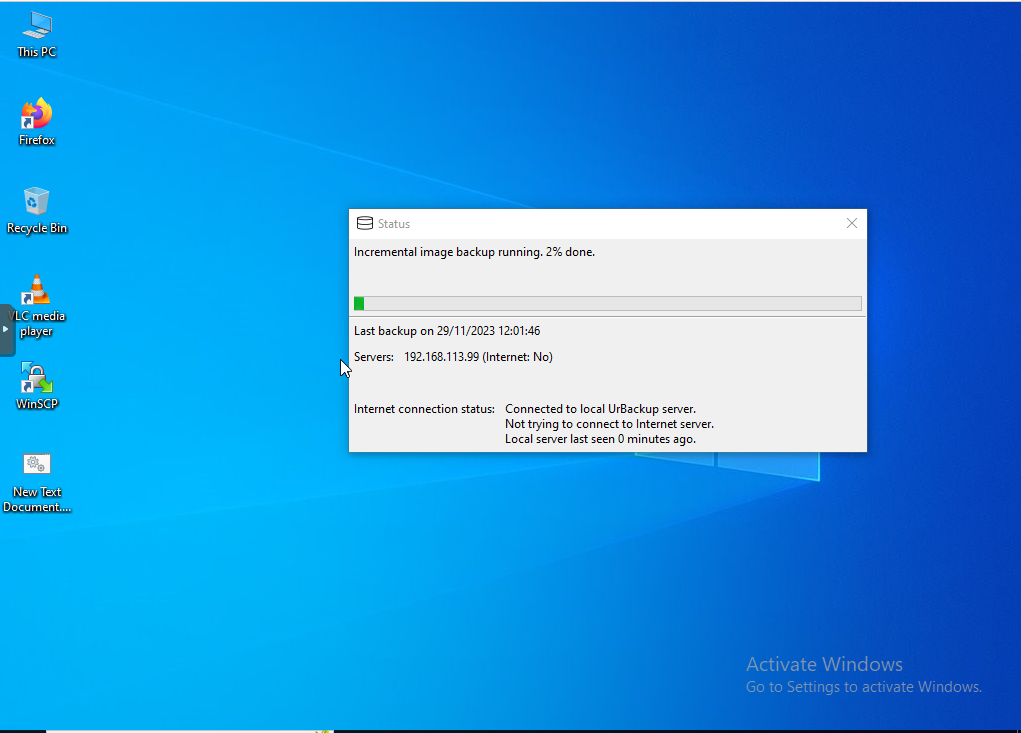

Une fois la procédure terminée, éteindre le PC, enlever la clé usb et redémarrer L’image ci-dessous montre la reprise des sauvegardes par le client Urbackup

../_images/10_save_image.png

image 12

Pour la gestion des sauvegardes Veeam se référer à ce chapitre: 4.3 Mise en place sauvegarde niveau 2 : VEEAM

c. Restoration granulaire en local

Note

Datis Admin permet désormais la restauration de fichiers à partir de l’image sauvegardée. Voici comment procéder:

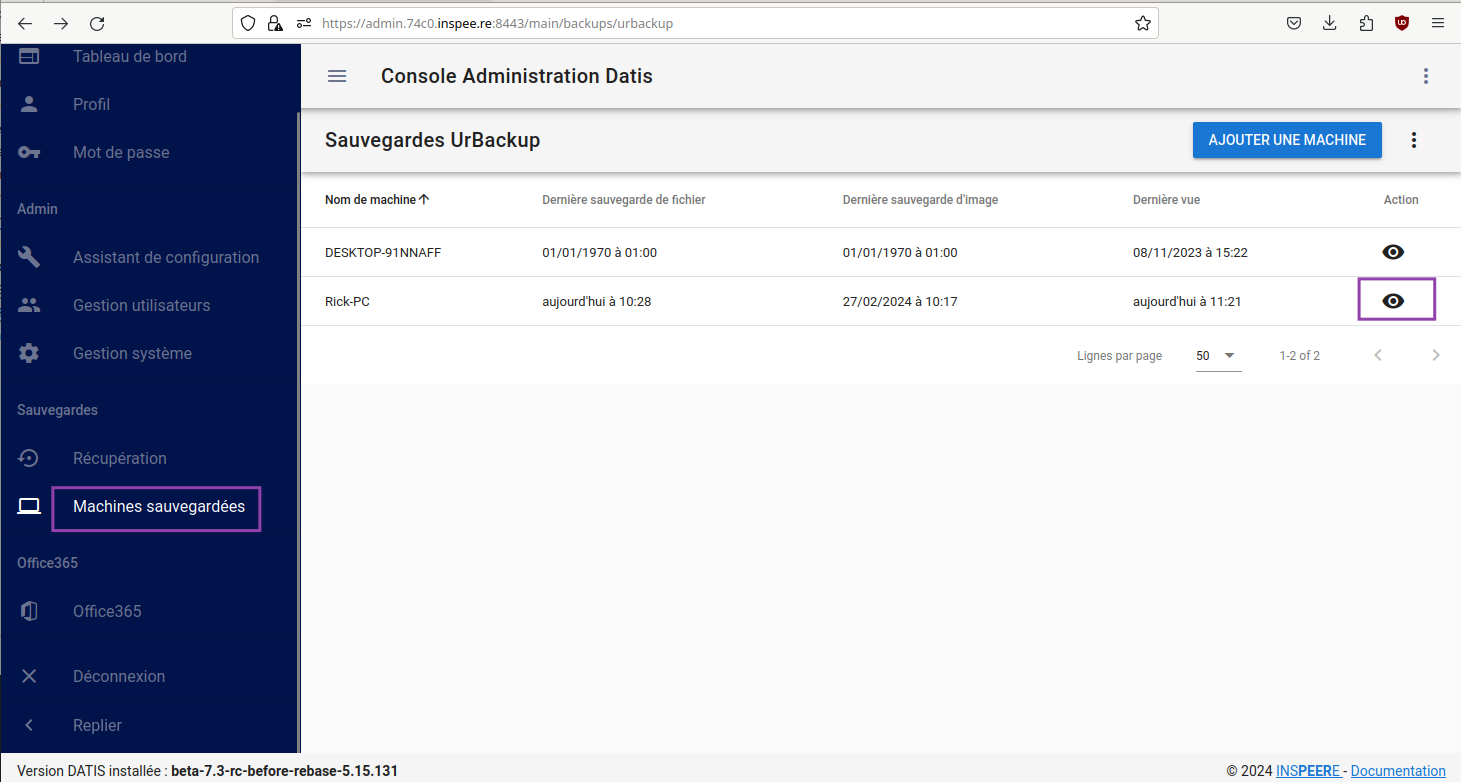

Dans la page DatisAdmin cliquer sur l’onglet “Machines sauvegardées” puis sur le bouton “Explorer”

../_images/Selection_012.png

image 1

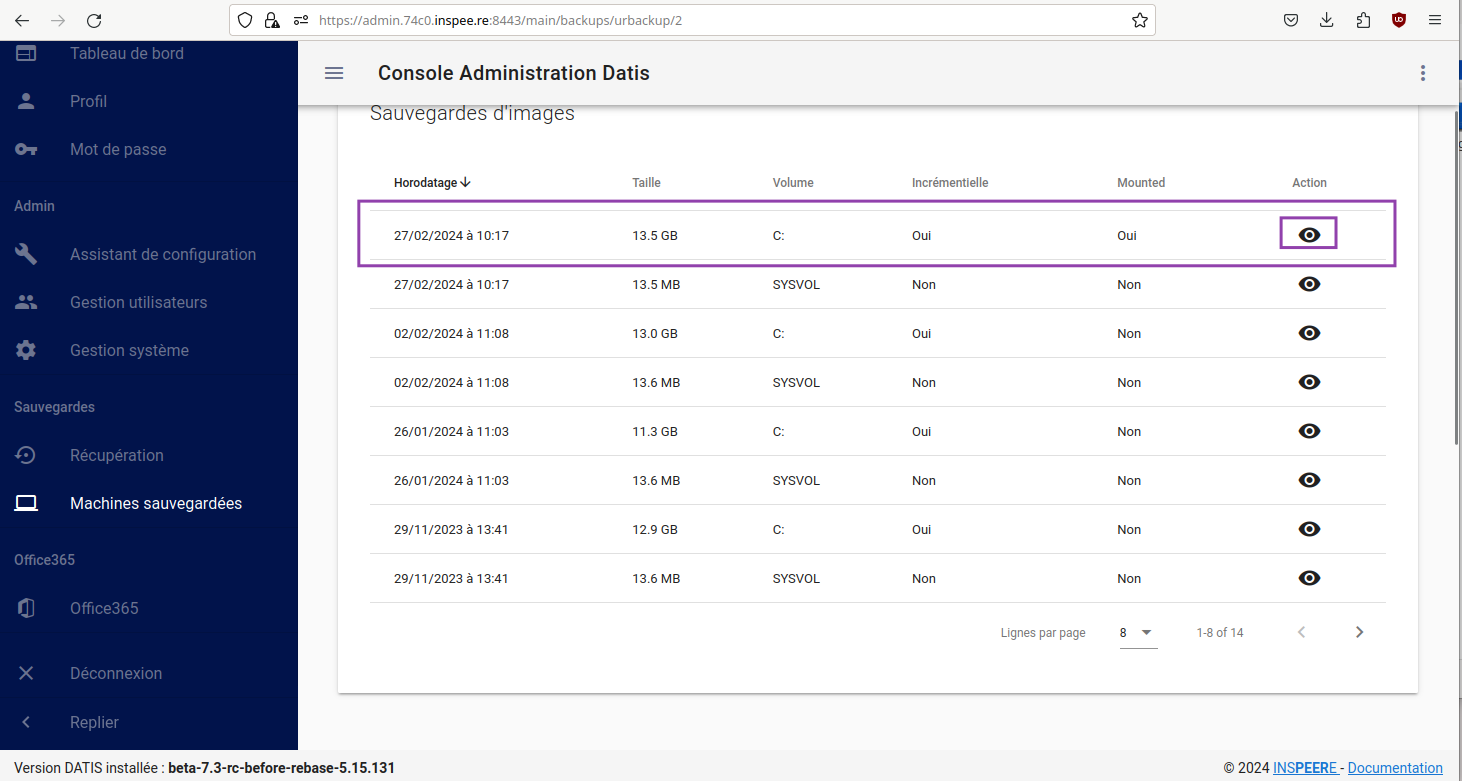

Choisir une image dans la liste proposée et cliquer sur l’oeil tout à droite (Explorer)

../_images/Selection_013.png

image 2

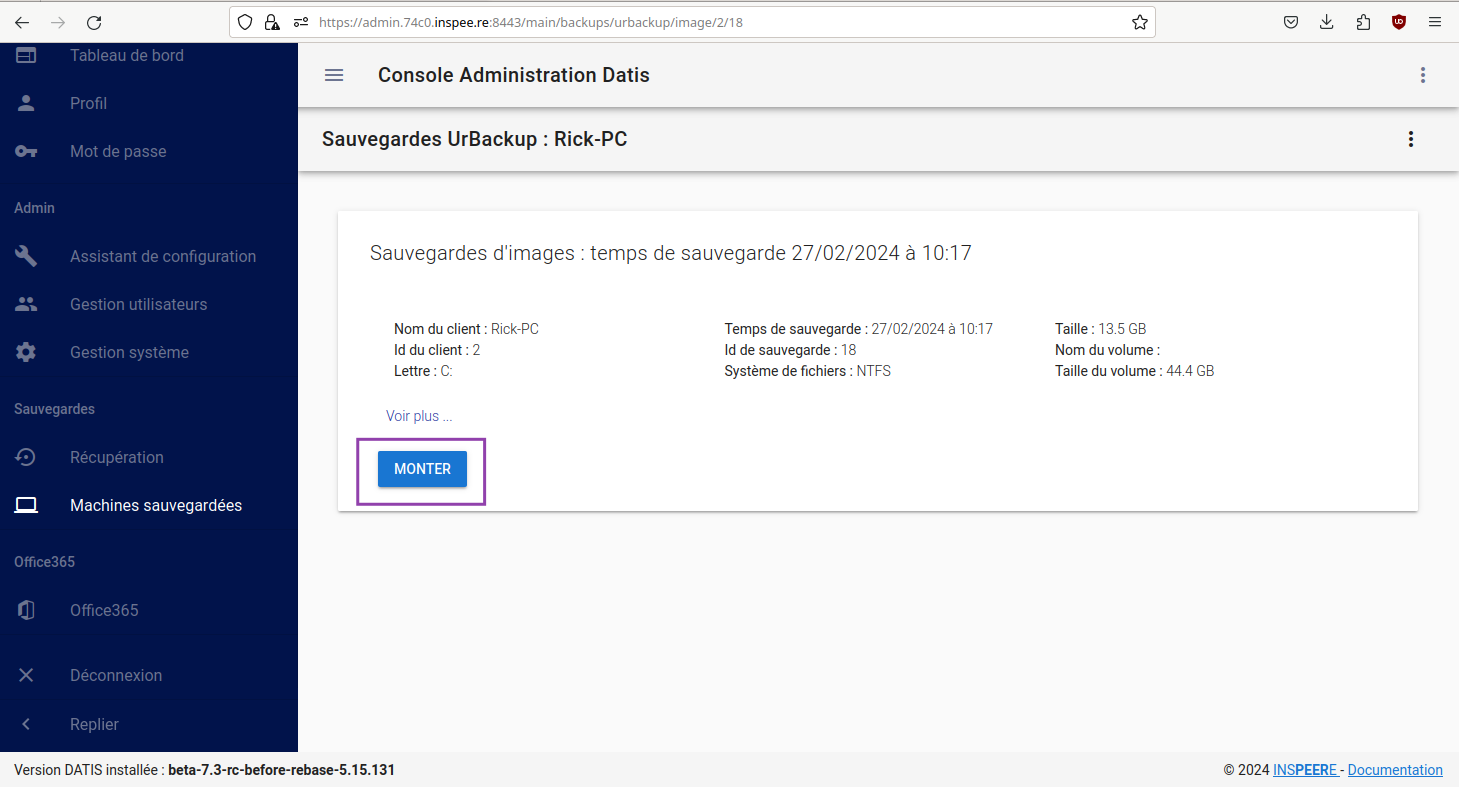

Il faut ensuite “Monter” l’image pour avoir accès à son contenu.

../_images/Selection_014.png

image 3

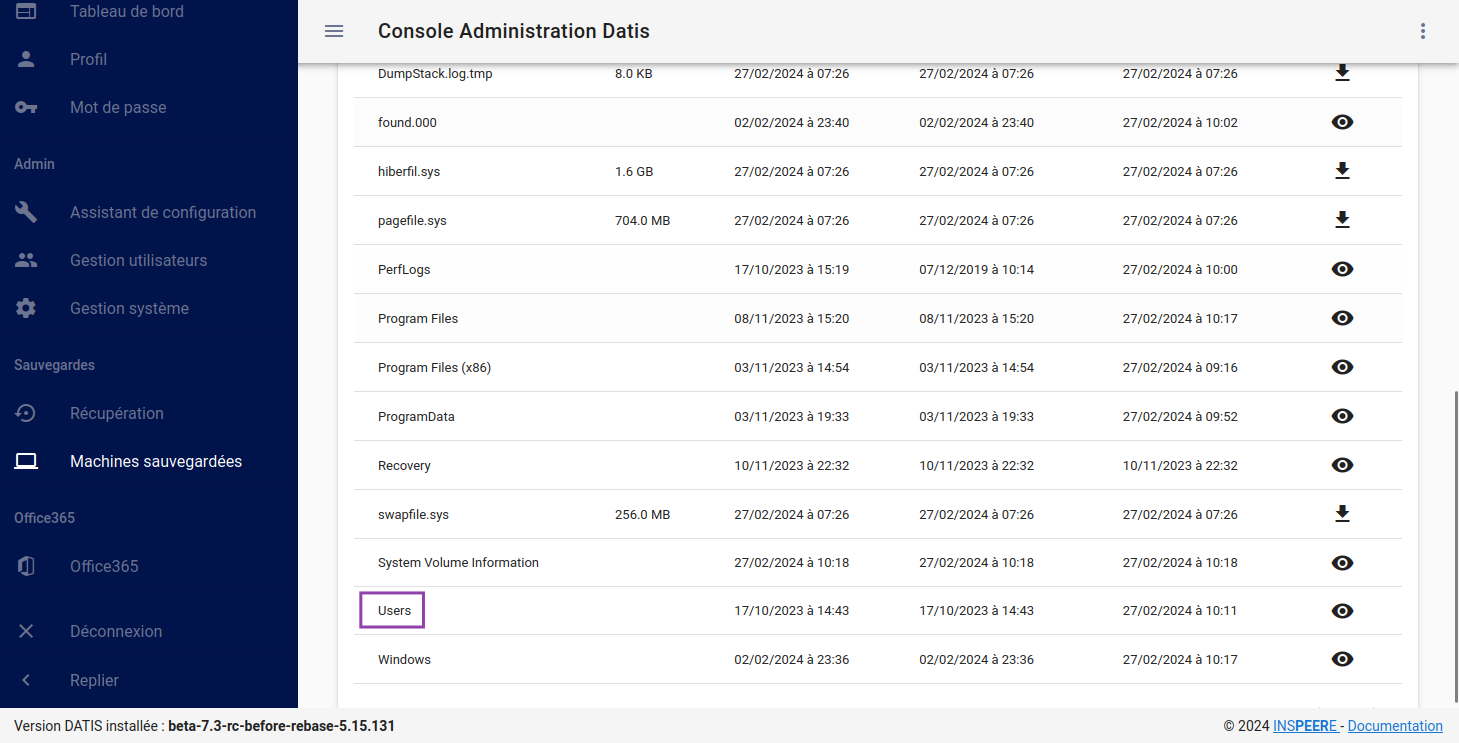

Après quoi il suffit donc d’explorer et de sélectionner un dossier (Ici il a été choisi “Users”)

../_images/Selection_015.png

image 4

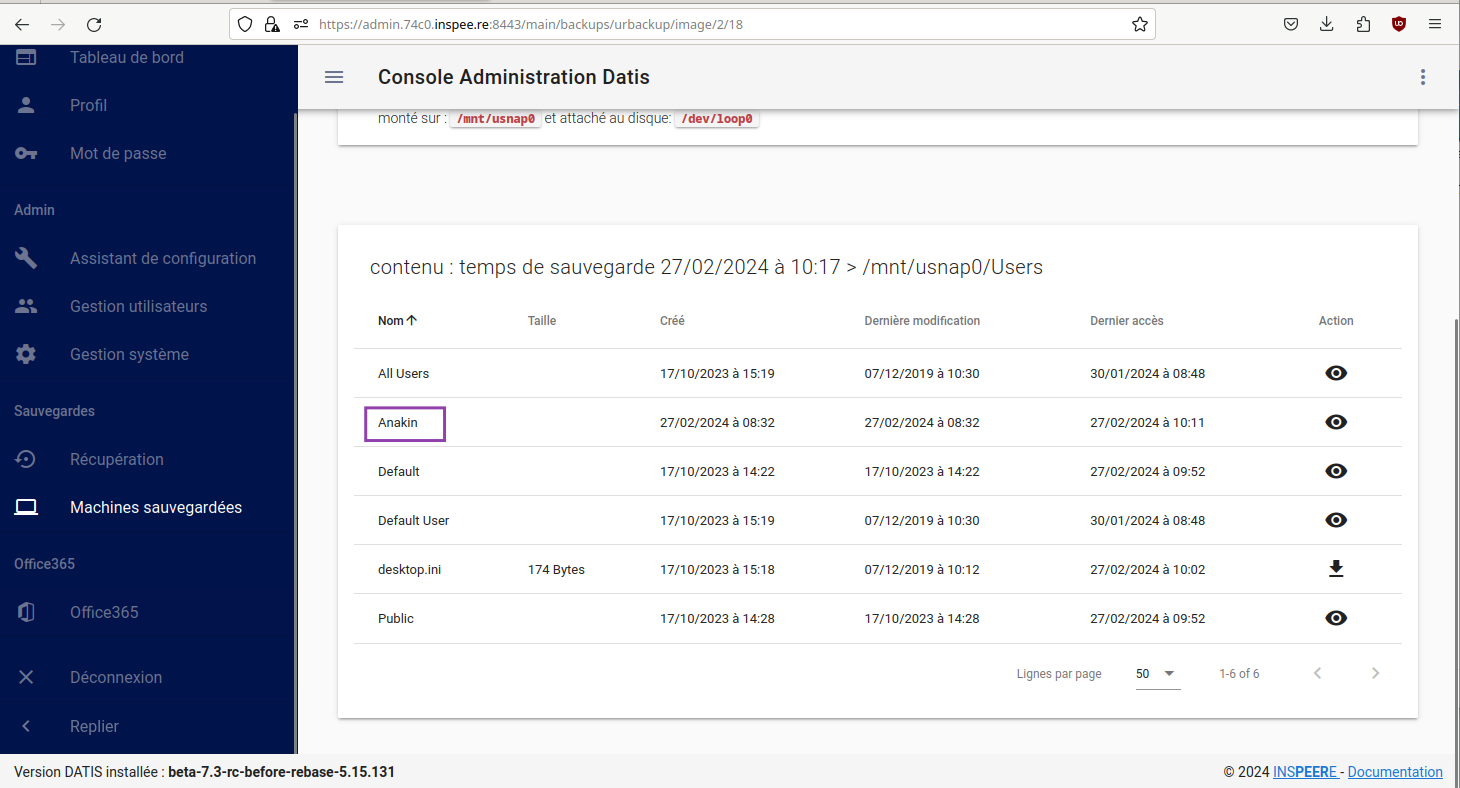

User name (Ici Anakin)

../_images/Selection_016.png

image 5

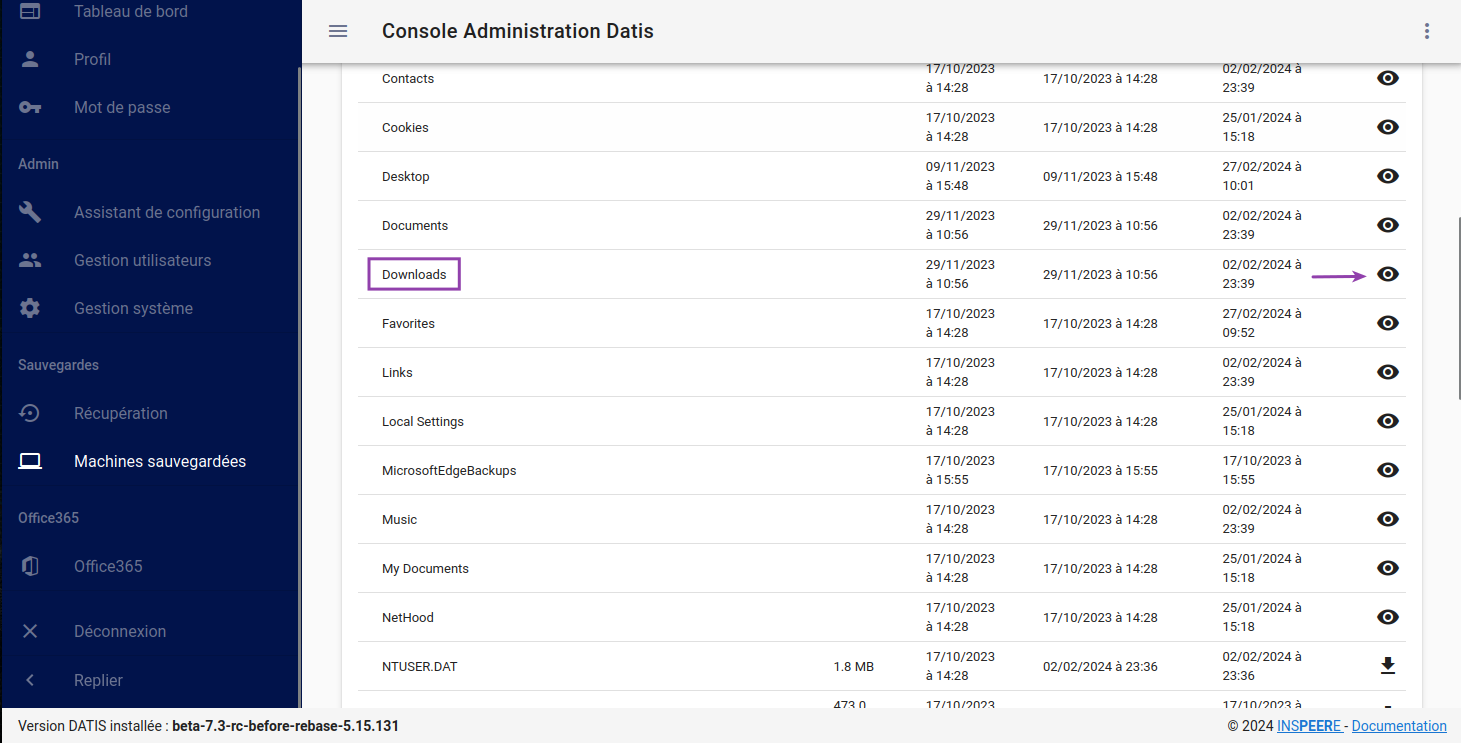

Et enfin de choisir un dossier à restaurer.

../_images/Selection_017.png

image 6

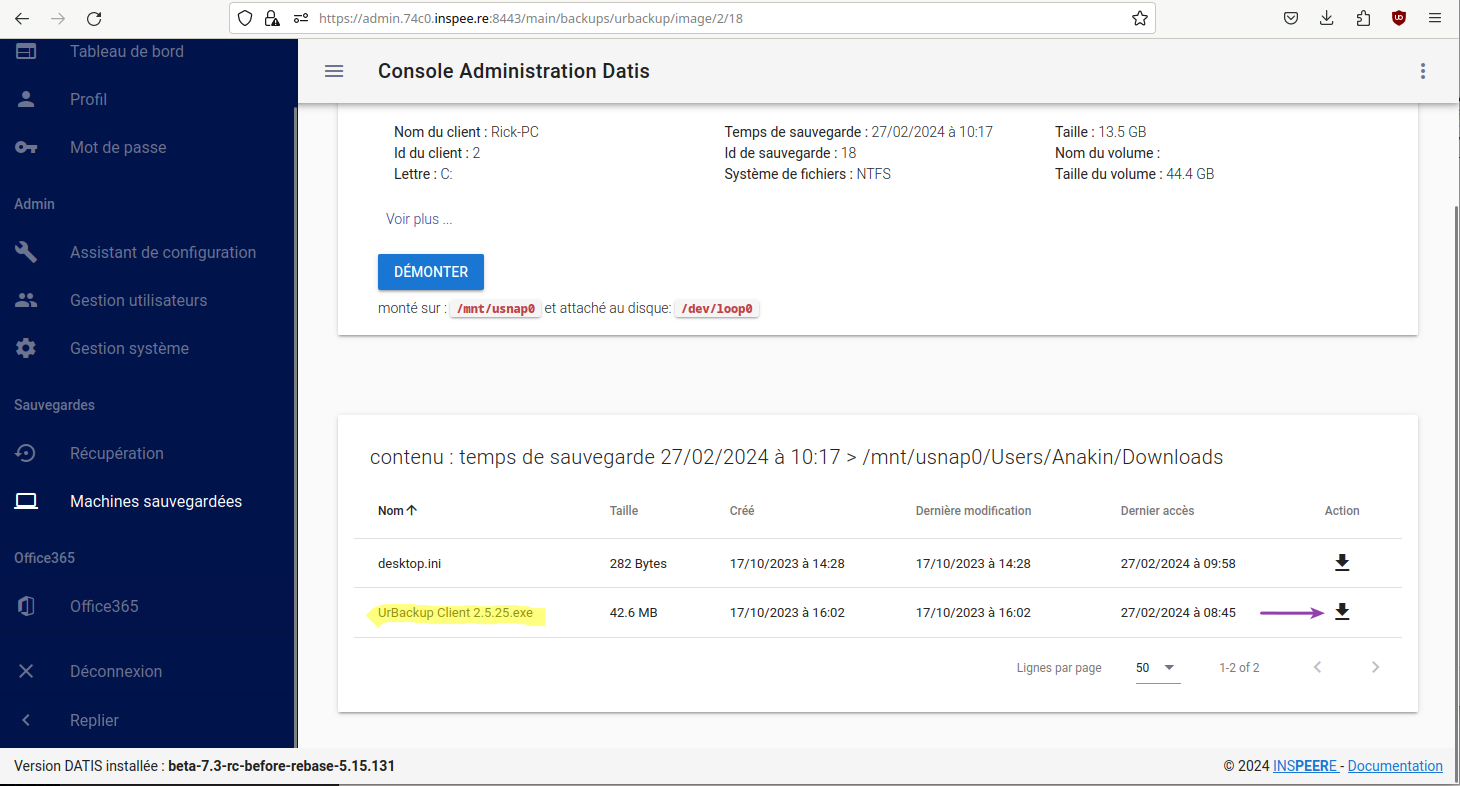

Puis de le télécharger.

../_images/Selection_018.png

image 7

d. Restoration locale à partir de la sauvegarde O365

Note

Ce paragraphe fait référence a la dernière partie intitulée : Sauvegarde Office 365 se trouvant dans “Configuration système Datis”

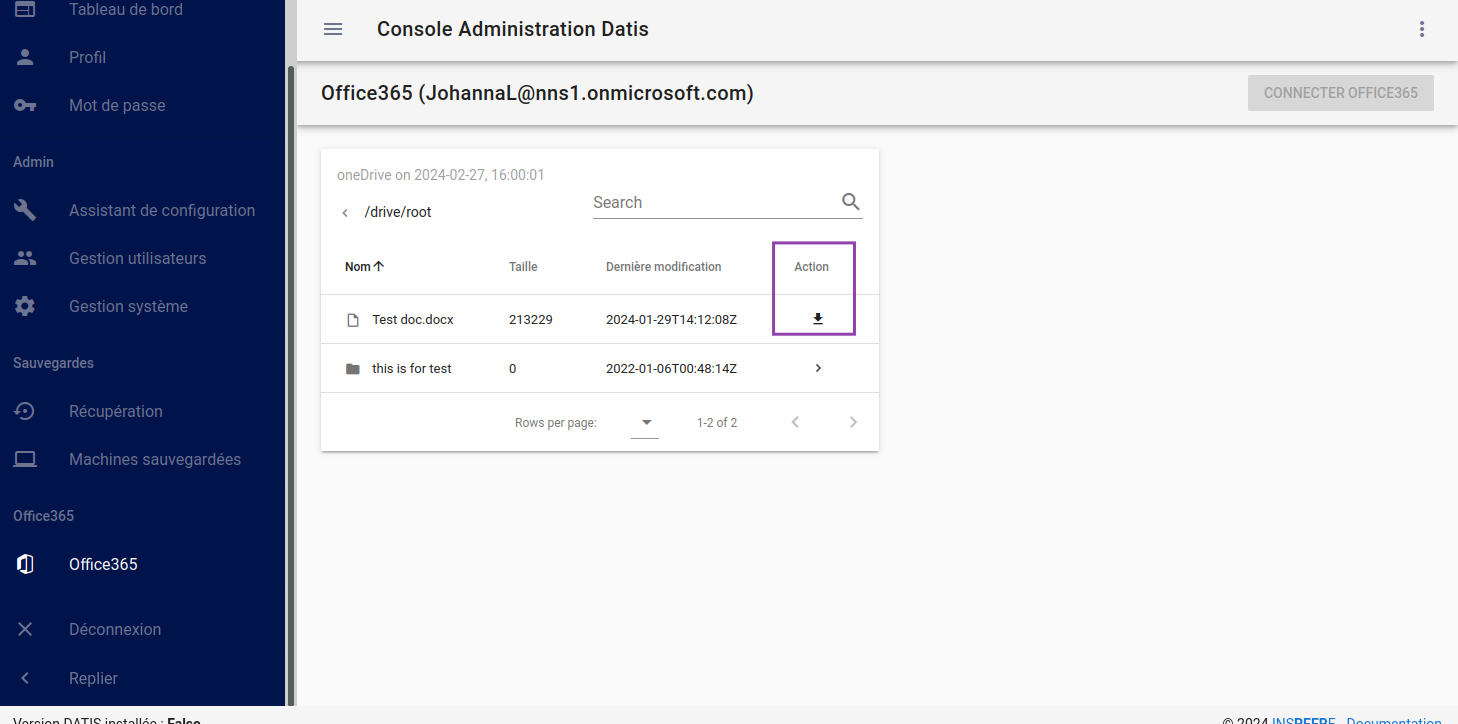

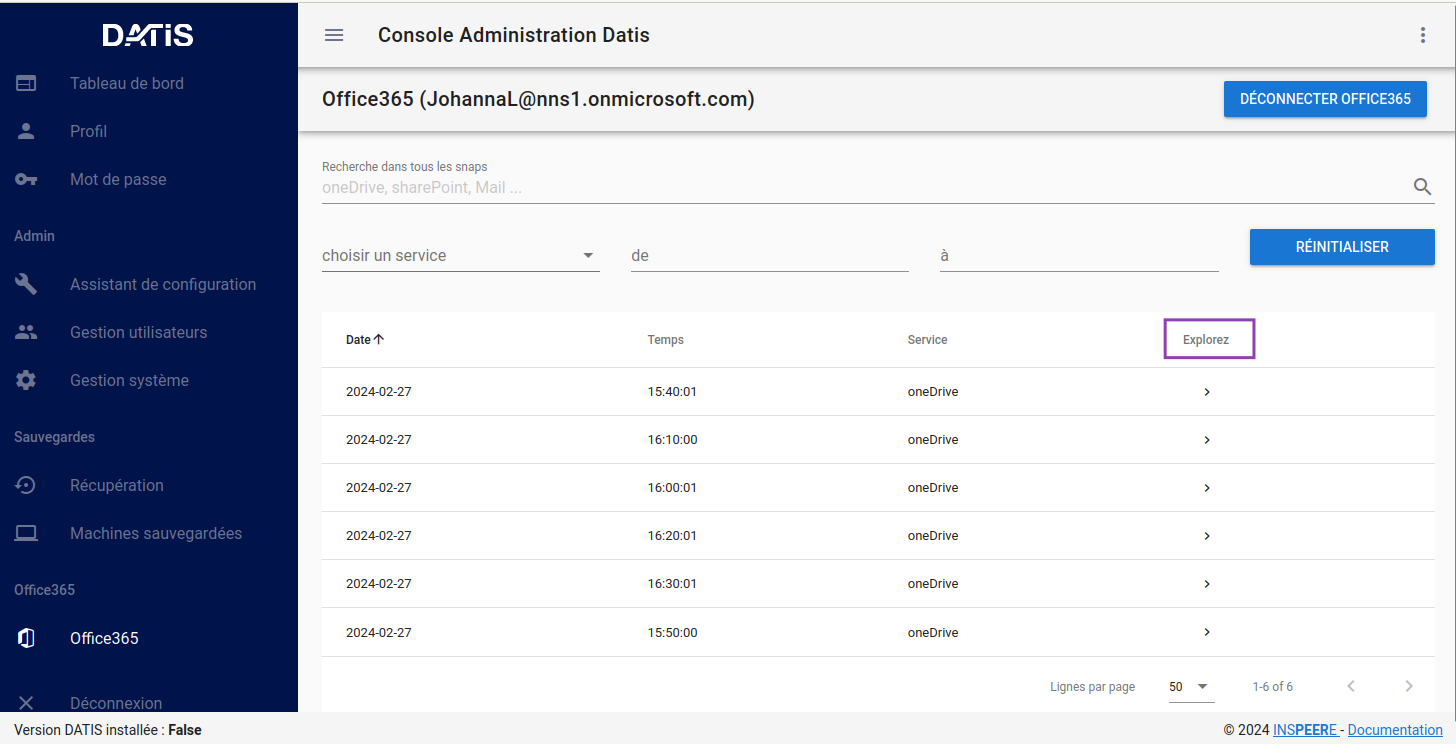

  • En images:

../_images/3_onedrive_saves.png

image 1

../_images/4_explorer.png

image 2

e. Restauration Datis complète depuis sauvegarde distante

Pour cette opération vous aurez besoin des éléments suivants:

  1. Une clef USB d’Installation (la même que pour une installation initiale) Vous pouvez créer une clef installation à partir d’un fichier image au format ISO. Si vous disposez pas déjà de ce fichier, vous pouvez le réclamer auprès du support technique Inspeere

  2. Vos trois clefs d’activation du contrat Datis Si vous ne les avez pas conservées, vous pouvez les réclamer auprès du support technique Inspeere

  3. La clef de chiffrement des données de sauvegarde. Vous devez être en possession de cette clef, ou avoir établi un protocole pour sa conservation avec le prestatire en charge de l’installation initiale. N’hésitez pas à contacter le support technique Inspeere à ce sujet.

  4. Un équipement cible de la restauration. Soit la DatisBox originale dont le contenu sera écrasé, soit un nouvel équipement compatible avec le système Datis. S’il n’est pas fourni par Inspeere, vous pouvez contacter le support technique Inspeere pour vérifier sa compatibilité.

  5. Un écran/clavier ou une console compatible avec l’équipement. NB: Si le BIOS a été préconfiguré au préalable et que les disques sont vierge, il est possible de lancer une installation _headless_ en mode totalement automatique.

L’opération de restauration est très simple:

  1. Insérer la clef USB dans un port USB3 disponible

  2. Démarrer l’équipement. Optionnel: en appelant le menu BIOS pour configurer les paramètres du BIOS pour un fonctionnement optimal: - Activation du mode hotplug des disques - Réduction de la mémoire vidéo partagée au minimum (processeurs AMD) - Activation du redémarrage automatique en cas de coupure de courant Quitter le BIOS et démarrer sur la clef USB

  3. Attendre la fin de l’installation initiale. La fin de l’installation est signalée par l’envoi d’un message de terminaison par la Datis à un destinataire convenu d’avance. (Contacter le support technique Inspeere pour changer ou vérifier ce destinataire.) Le mail contient le lien vers la page de restoration.

  4. A défaut de recevoir le mail signalant la fin de l’étape précédente, vous pouvez naviguer directement sur la page http://saferbox-XXXX.local/restore/ où XXXX représente les 4 derniers digits de l’adresse MAC de l’équipement. Cette page devient accessible après environ 10-15 minutes d’installation (astuce: patientez tant que les indicateurs d’activité des disques sont allumés)

  5. Renseignez les champs du formulaire de restauration avec les informations demandées (clefs d’activation, clef de déchiffrement des disques, mot de passe administrateur)

  6. Patientez jusqu’à la réception des messages de fin de restauration ET d’installation des des services (au minimum deux messages):

    • Datisadmin

    • Sauvegarde des postes

    • Autres services en option (p. ex Nextcloud)

      La durée de la restauration est de 40 mins minimum pour rétablir l’ensemble des services. Elle dépend du volume de données et de la bande passante disponible. Sur une connexion Internet par fibre Gbit, la vitesse de restauration sera au maximum de 110GO/h. Néanmoins, sur une connexion partagée, le débit est souvent moindre.

Note

Pour les clients qui n’ont pas une bande passante suffisante, Inspeere ou votre prestataire peuvent vous fournir un service de restauration à partir de leur réseau.

Dans ce cas vous recevez une Datis pré-restaurée mais chiffrée, dans laquelle il ne reste plus qu’à insérer la clef de déchiffrement.
